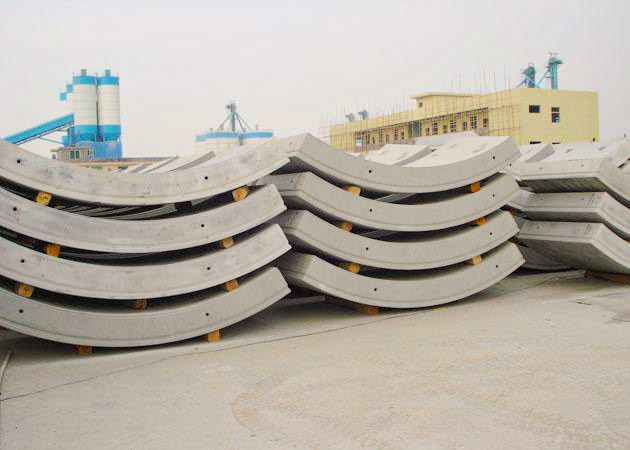

盾構管片是盾構施工的主要裝配構件，是隧道的最內層屏障，承擔著抵抗土層壓力、地下水壓力以及一些特殊荷載的作用。

盾構隧道鋼筋混凝土管片最顯著的特點是外形尺寸的高精度，其質量直接影響管片拼裝質量和成型后隧道的結構性能、防水性能和耐久性能。預制鋼筋混凝土管片的模具對于隧道襯砌工程來說，重要性更加明顯，其投資占比相比普通預制混凝土構件更大，質量管理與控制也更為重要。

盾構管片一般通過專用的模具預制成形。

鋼筋混凝土管片模具與普通預制混凝土構件模具相比，最顯著的差異在于前者技術上更為凸顯尺寸高精度性、堅固耐久性和便于操作性，高質量的管片模具產品體現了模具生產企業的長期經驗和技術積累。隧道管廊的管片施工過程中均采用自動化機械作業，故對于預制管片精度要求極高，部分尺寸甚至要以微米級計量。這也對管片模具的尺寸精度提出了更高要求。

一、選擇管片模具廠家的注意事項

(1)管片模具是一種工業化產品，按照振搗方式可分為附著式、整體式和人工插入式模具，采購模具時要選用經驗豐富的專業化生產企業;

(2)應重點考察和關注模具廠家的技術水平、生產能力、模具方案設計質量、模具加工精度質量、模具壽命、成本價格、交貨周期、售后及維修服務承諾等。

二、交流與溝通：模具設計和加工

(1)新型管片模具設計前，管片生產廠家應和管片設計單位以及模具設計加工廠家充分溝通，針對管片技術質量要求和各細部構造設計從模具設計和加工角度提出明確的技術質量要求，確保模具整體和細部構造設計滿足管片成品質量標準;

(2)廠家應嚴格按照規范要求精度加工制作和組裝模具，模具拼裝合攏后拼縫應嚴密，不得存在造成漏漿的缺陷。

三、管片模具材料的選擇

(1)因管片模具精度高、造價高、周轉頻次高，要選用具有良好的抗氧化性的鋼材，并應有足夠的強度和時效處理，制作模具的鋼材不得存在變形、破損等缺陷;

(2)不得使用氧化皮不完整，存在劃痕、銹蝕、斑痕、龜裂等缺陷和扭曲變形、折疊死彎的鋼材。

四、模具質量檢測

(1)模具進場后采用由管片模具廠提供的靠模等專用工具和經過計量部門檢定的計量器具對模板寬度、弧弦長、靠模夾角間隙、對角線、內腔高度等進行檢測，檢驗合格后方可投入使用;

(2)使用過程中，每套模具每生產100片管片必須進行系統檢驗，允許偏差若不能滿足規范要求必須及時調整，必要時進行返廠維修。

五、模具清理

(1)模具清理應按照由內而外，先側板、端板再底板，先中間后四周的順序，清理后的模具內表面任何部位均不得殘留任何雜物，尤其是止水帶或凹凸榫等凹凸部位、底部密封條、板與板之間的連接處及預留預埋部件四周要重點清理;

(2)混凝土澆筑過程中散落在模具上的混凝土必須隨時清理干凈，以免混凝土凝固后難以清除;

(3)模板清理過程嚴防損害模具的成型面，避免用重錘敲擊或尖銳器具刻劃模板;

(4)模具清理不到位的后果不僅在于影響生產管片的混凝土表觀質量，更為嚴重的是可能造成合模中的模具損壞，以及模具內表面的永久劃傷，進而會影響成品鋼筋混凝土管片的清水混凝土表觀效果。
